Detailfotos



Einzelteile
Einzelteile beim Zerlegen und Zusammenbau

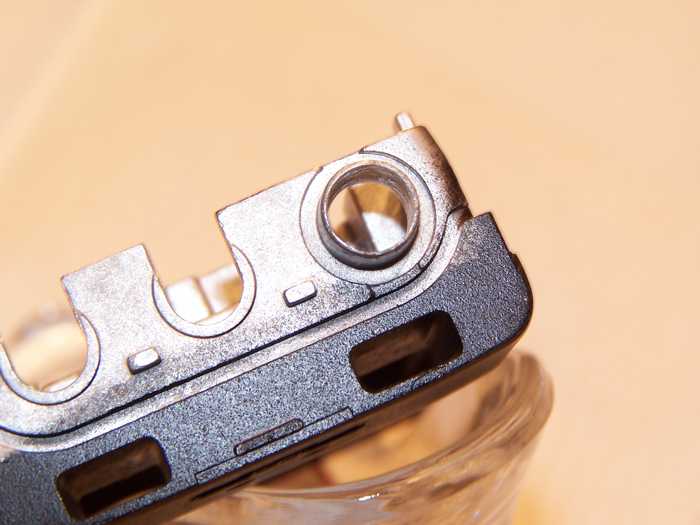

Bohrung
Bohrung von oben. Man erkennt, dass die nicht größer geht.

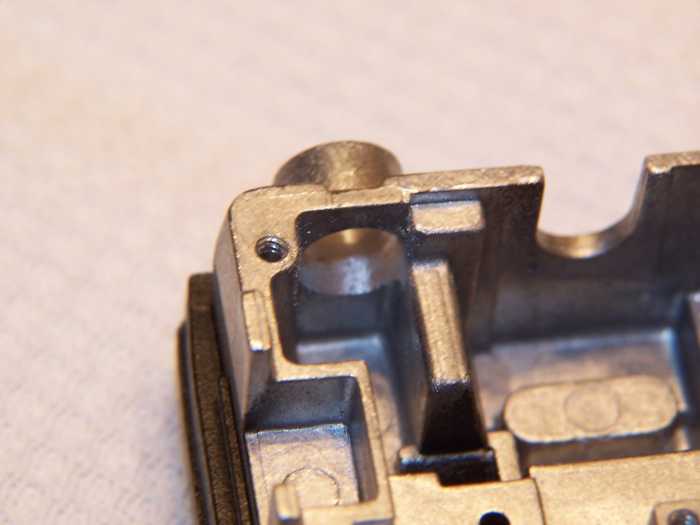

Bohrung-hinten
Bohrung von hinten

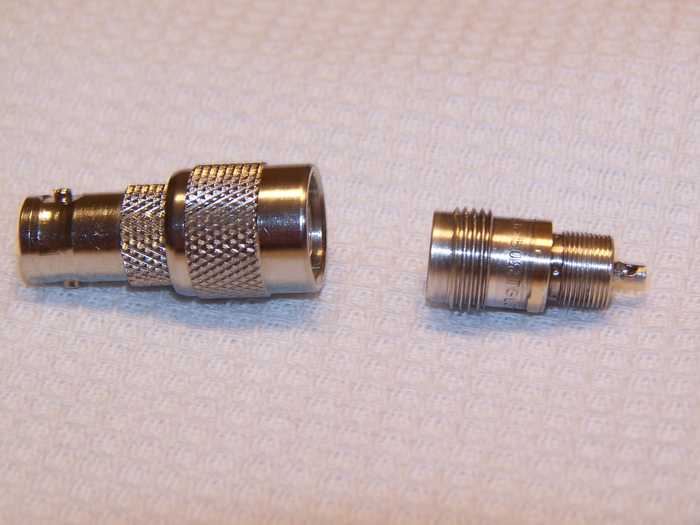

Adapter-Buchse1
Ich hatte, um den Rand der Buchse in der Drehbank abzudrehen, einen Adapter aufgeschraubt, ein Stecker geht auch.

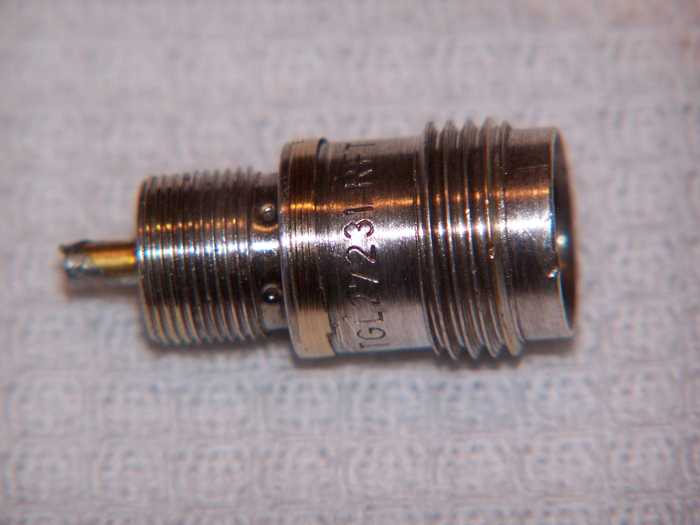

Buchse-komplett
TGL - *** - das war noch Ware! ;-) Buchse fertig zum Einbau.

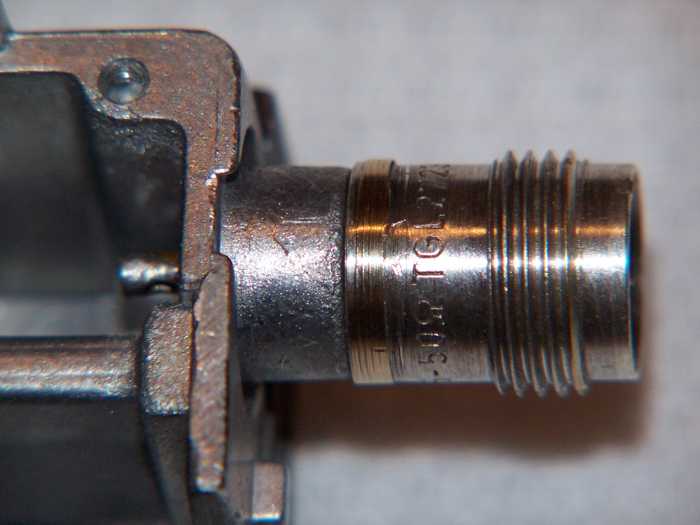

Montiert-test
Testweise zusammen gebaut

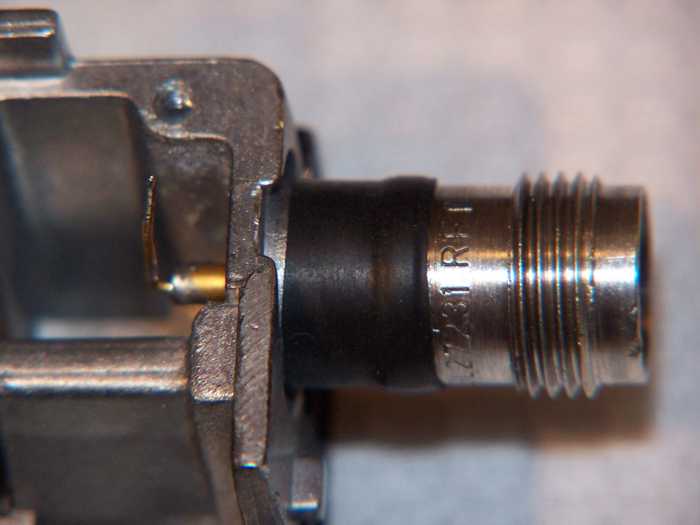

Buchse-fest
Fertig eingeklebt und mit Anschlussdraht zur Platine. Wegen der Optik habe ich noch etwas Schrumpfschlauch benutzt.

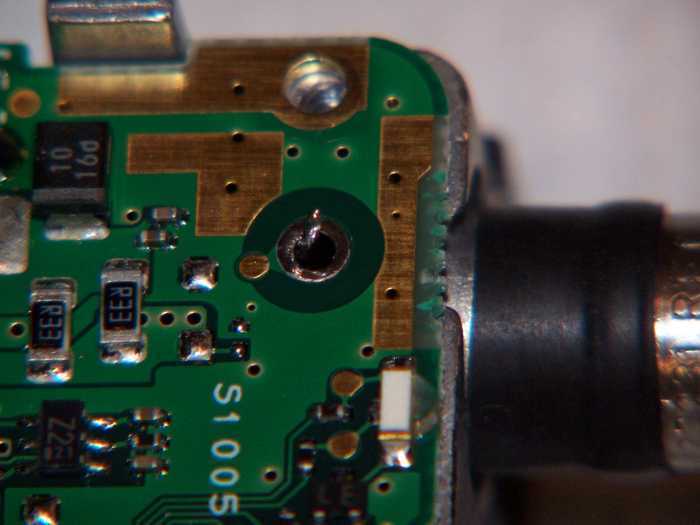

Anschlussdraht2
Der Draht in der Platine

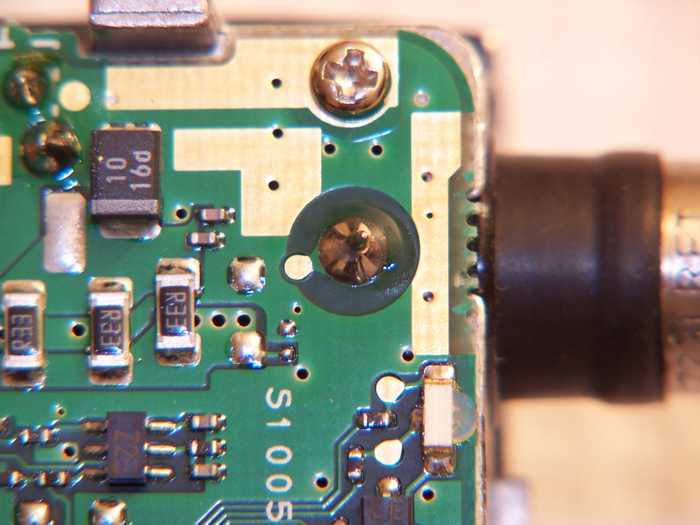

Anschlussdraht3
Den sollte man schon gut verlöten ;-)

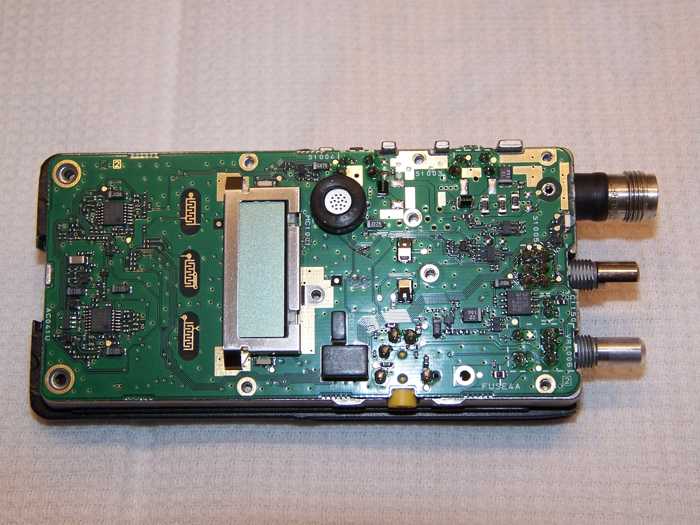

Komplett103
Schon fast komplett



Komplett-oben
Ringmuttern und Buchse

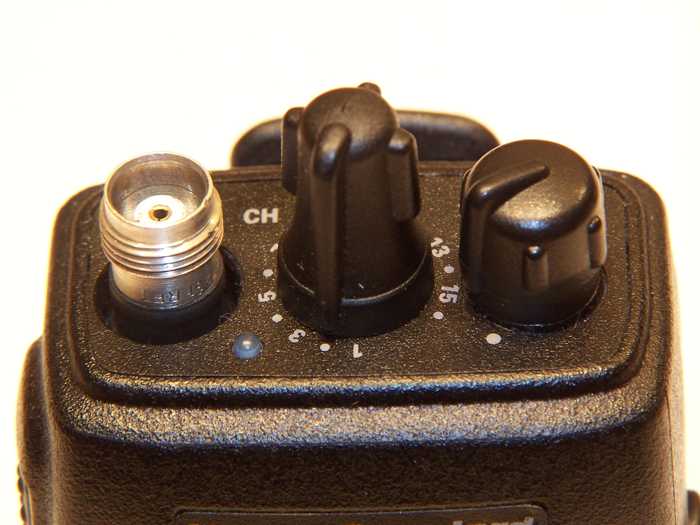

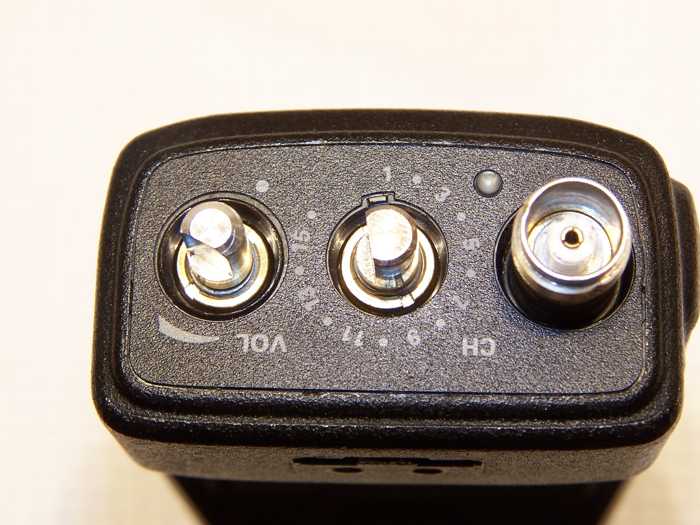

Komplett-oben-fertig
Wie Original, “das war doch nie anders”  ;-)

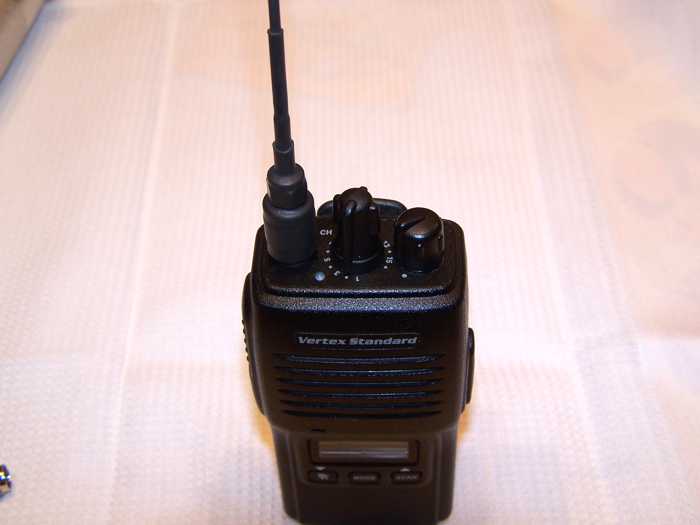

Mit-Antenne
Die Antenne

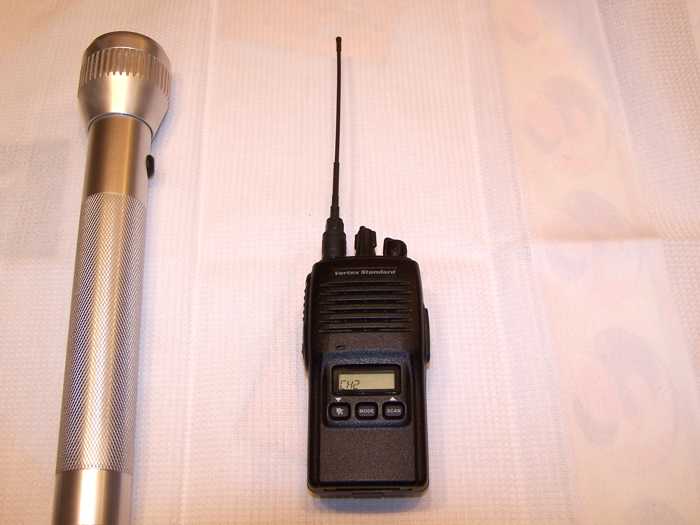

Fertig
Ich habe fertig!
