Schaltpläne

Jegliche gewerbliche Nutzung - auch Internet-Auktionen - wird hiermit untersagt! Sämtliche auf dieser Seite und den folgenden Seiten enthaltenen Fotos unterliegen dem Copyright!
Es dürfen keinerlei Fotos und  Texte, ausser für private Zwecke, kopiert werden !!

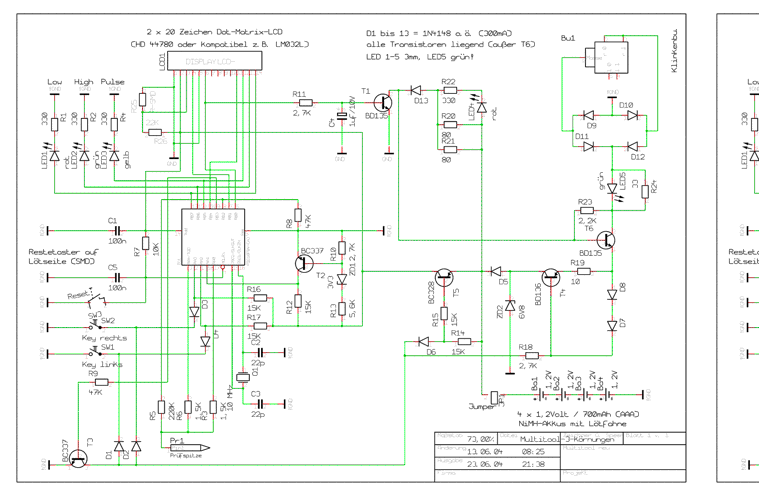

Schaltplan, letzter Stand
(auf Bild klicken zum Vergrößern)

Platinenzeichnungen finden Sie hier. (siehe auch Bilderseite)
Datenbläter zum Projekt unter “Downloads”

Schaltplan-klein

Stückliste

Name/Nummer

Wert

Bemerkungen

Ba1 – Ba4

4 x 1,2V / 700mAh

NiMH AAA Zellen mit Lötfahnen

Bu1

Klinkenbuchse

3,5-Stereo (siehe Platine und Fotos)

C1

100n

Keramik 5mm Raster

C2,3

22p

Keramik 2,5mm Raster

C4

1uF/10V

ELKO (eventuell Tantal)

C5

100n

SMD-C 1206

D1 – D13

1N4148 o.ä.

ca. 300mA

IC1

PIC16F84-10

eventuell auch A-Version DIL18

JP1

abgewinkelt, auf Unterseite

LCD1

LCD z.B. LC032L

2 X 20 Zeichen 108 X 29mm Lochabstand

LED1,4

rot

3mm-LED

LED2,5

grün

3mm-LED

LED3

gelb

3mm-LED

Q1

10 MHz

eventuell HC49-Typ

R1,2,4,22

330

(je nach LEDs)

R3,6

1,5K

(R6 je nach Empfindlichkeit)

R5

220K

R7

10K

R8,9,18

47K

R10,11

2,7K

R12, R14-17

15K

R13

5,6K

(eventuell ausmessen auf 4,0 Volt Entladespannung)

R19

10

R20,21

80

0,6 Watt

R23

2,2K

(stehend montieren)

R24

33

(stehend montieren)

R25

Ausmessen (ca. 1K)

SMD-1206 auf Unterseite

R26

22K

SMD-1206 auf Unterseite

Ta1,2

Key links, rechts

DIGITAST (siehe Fotos)

SW3

Reset

SMD-TASTER 6X6 mm (siehe Fotos)

T1,6

BD135 o.ä.

NPN I-CE mind. 200mA, Ptot mind. 1 Watt

T2,3

BC337 o.ä.

NPN (Anschlussfolge-ebc)

T4

BD136

PNP (wie T1 und 2)

T5

BC328

PNP (Anschlussfolge-ebc)

ZD1

3V3

100mA (siehe R13)

ZD2

6V8

100mA (besser 500mA)
