Bilder CF-Card

Jegliche gewerbliche Nutzung - auch Internet-Auktionen - wird hiermit untersagt! Sämtliche auf dieser Seite und den folgenden Seiten enthaltenen Fotos unterliegen dem Copyright!
Es dürfen keinerlei Fotos und  Texte, ausser für private Zwecke, kopiert werden !!

Detailfotos


CF-Card1a

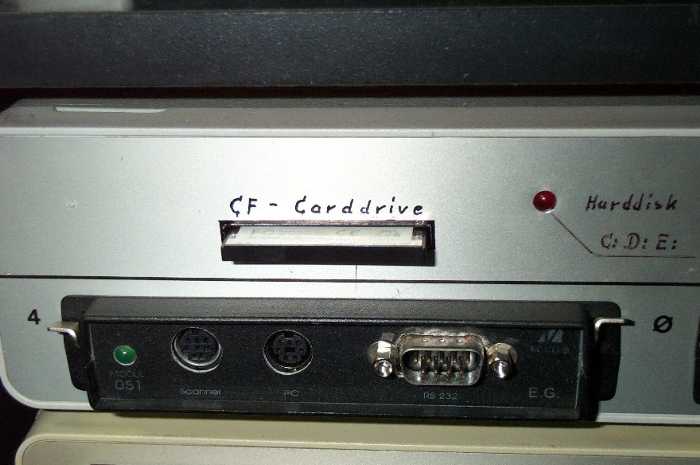

Einbauposition, die Beschriftung noch provisorisch.



CF-Card2a

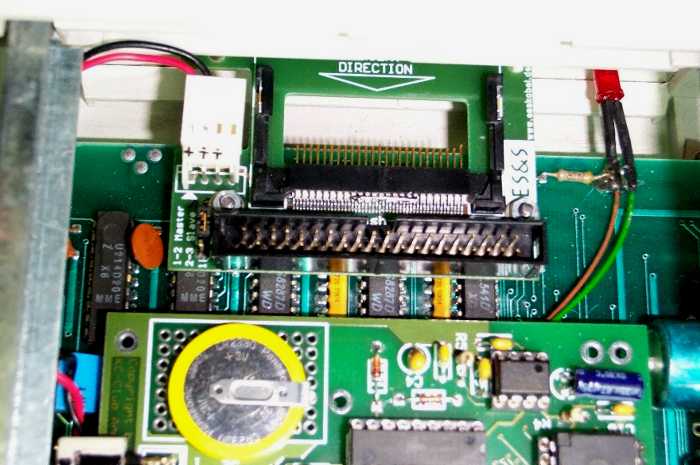

Der eingebaute Adapter von ES&S noch ohne Datenkabel



CF-Card3

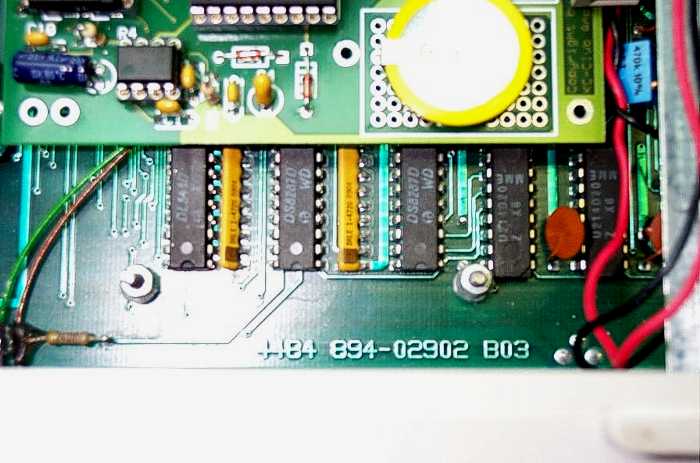

Position der Befestigungschrauben (M 2,5 x 25mm). Die sollten in unserem Modul weiter vorne am Rand sein.



CF-Card4

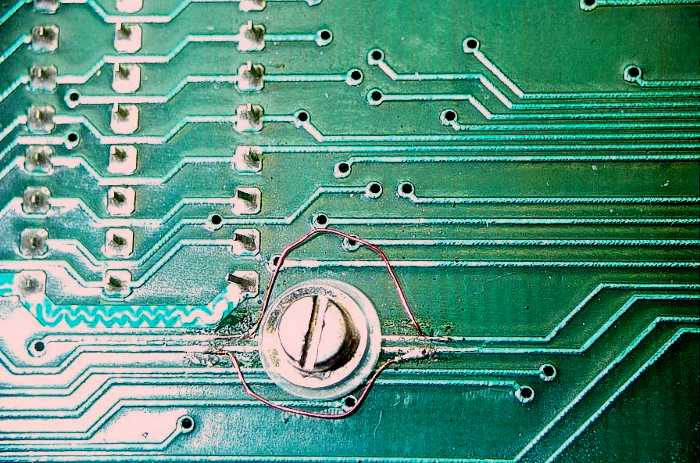

Schraube mit Isolierscheiben von unten und überbrückte Leiterbahnen



CF-Card5

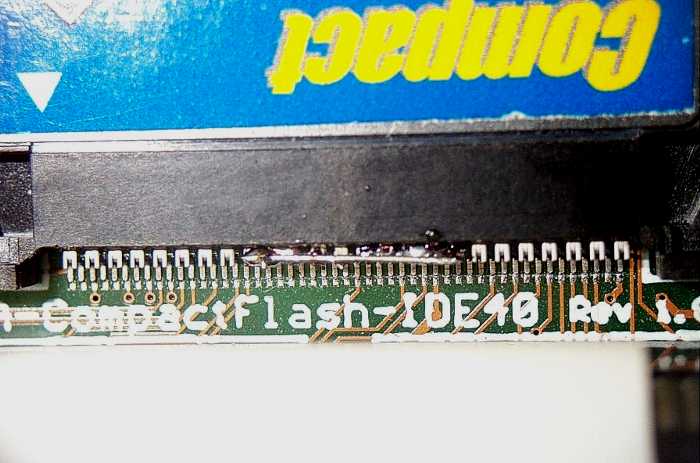

Mein reparierter Adapter (Masseleitungen an Pin 8-12 und 14-17)



CF-Card6

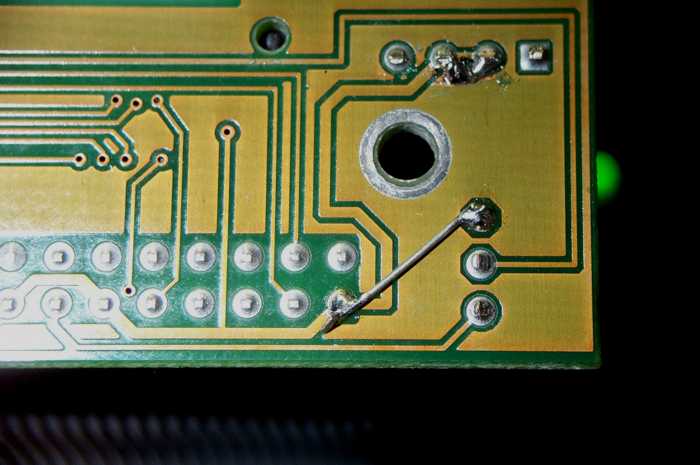

Mein Adapter von unten, richtige Master/Slave-Umschaltung (Jumper auf Slave ist hier Master!)


Hier die Originalschaltung CF zu IDE von SanDisk
