Bilder-KC-85

Jegliche gewerbliche Nutzung - auch Internet-Auktionen - wird hiermit untersagt! Sämtliche auf dieser Seite und den folgenden Seiten enthaltenen Fotos unterliegen dem Copyright!
Es dürfen keinerlei Fotos und  Texte, ausser für private Zwecke, kopiert werden !!

Fotos
(leider nur schwarz-weis)

Das schmale Kabel im 40poligen Stecker. Sehr gut zu sehen: Die aufgebröselten Enden.

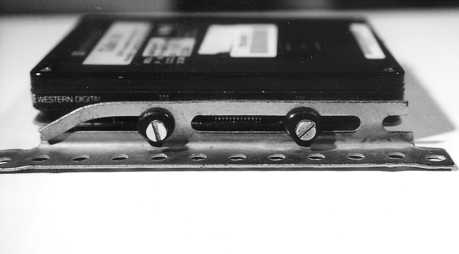

Befestigungswinkel mit den Gummitüllen.

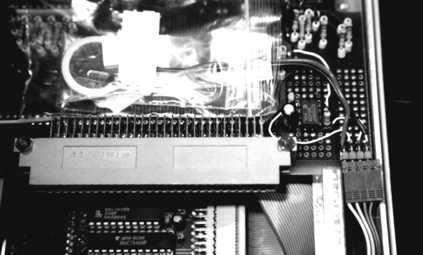

Unten das betriebsbereite GIDE-Interface. Deutlich zu sehen, dass ein Modul problemlos Platz hat. Oben rechts auf dem Rasterfeld die Reset-Schaltung mit Lithiumbatterie (in Plastiktüte)

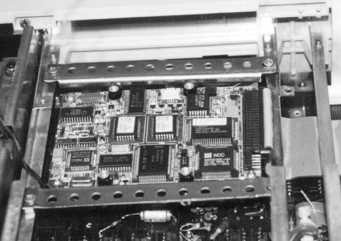

Montageposition der Festplatte und voll eingeschobenes Modul.

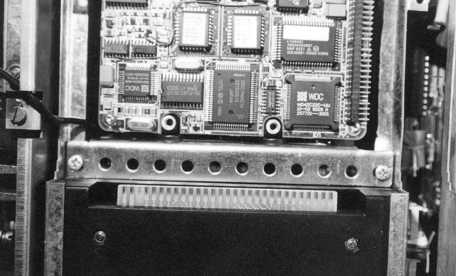

Fertig eingebaute und angeschlossene Festplatte. Deutlich zu sehen: Ein 2,5“-3,5“-Adapter hat keinen Platz. Auch schön zu sehen: Das Kabel sollte wirklich besser von unten in den Stecker montiert werden.

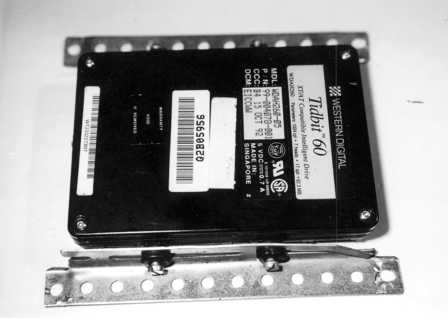

Komplett zum Einbau vorbereitete Festplatte

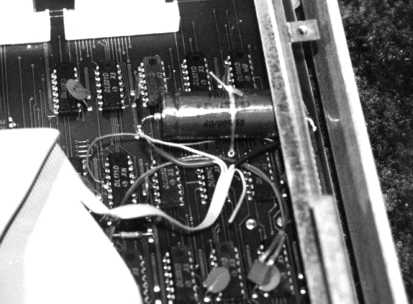

Der Power-Anschluß am 4700uf-Elko für die Festplatte. Sehr schön auch zu sehen, die Adern 41-44 vom Kabel.
